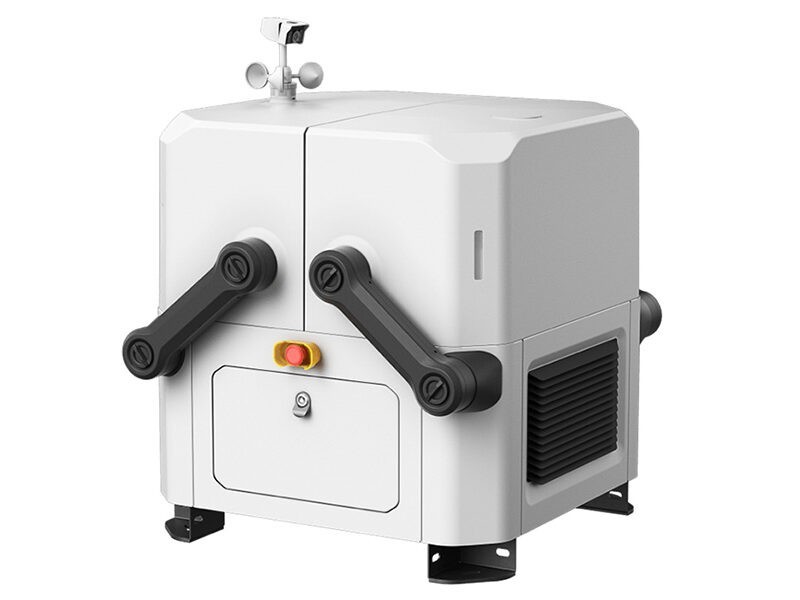

DJI Dock cerrado
DJI Dock

DJI Dock

  • Integrado y fácil de utilizar
  • Funcionamiento inteligente con automatización
  • Gestión en la nube.
  • Radio de operación de 7 km
  • Carga rápida, tiempo de descarga mínimo
  • Temperatura de funcionamiento de –35 a 50 °C
  • Permite implementación privada
  • Computación Open Edge

DJI Dock

Automatización de misiones regulares sin mantenimiento con la estación DJI Dock



Los DJI Docks son resistentes, fiables y están diseñados para operar 24/7 de día o de noche, llueva o haga sol. Cada DJI Dock alberga un Matrice 30 que aterriza, se recarga, despega y ejecuta misiones programadas en DJI FlightHub 2.






Control total en la nube



Con FlightHub 2, libera toda la funcionalidad del DJI Dock desde la nube. Programa misiones, crea y edita rutas de vuelo y gestiona los datos recopilados.

  • Conocimiento en tiempo real
  • Planificación de misiones
  • Gestión de la planificación de vuelo
  • Gestión de medios y almacenamiento
  • Operación y mantenimiento en un paso
  • Retransmisión en directo en alta definición en cualquier momento para revisar en tu DJI Dock o en tu dron.

Fligh Hub para vuelos de mantenimiento automatizados




Carga rápida de baterías

Carga y despegue rápidos gracias al aire acondicionado TEC, que enfría las baterías del dron para permitir la carga del 10 % al 90 % en solo 25 minutos.

DJI Dock carga las baterias del Matrice 30 en menos de 30 minutos




Una potente solución industrial

De día o de noche, llueva o haga sol, los DJI Docks están diseñados para resistir a las peores condiciones climáticas.

  • Grado de protección y estanqueidad: IP55.
  • Temperatura de funcionamiento: De −35 a 50 °C.
  • Protección contra sobretensiones: 40 kA.
  • Control de temperatura activo para carga rápida y seguridad del dron.
  • Batería de repuesto: 5 horas.
  • Intervalo de mantenimiento: 6 meses.

El Dock de DJI es fácil de configurar


Matrice Serie 30 versión Dock para operaciones ininterrumpidas

El Serie M30 versión Dock ofrece un rendimiento de primer nivel con resistencia máx. al viento de 15 m/s, y grado IP55 de resistencia al clima, y funciona a temperaturas de −30 a 50 °C gracias a su aire acondicionado TEC.

DJI Dock - protección IP55

Totalmente cargado, el M30 vuela durante 40 minutos y puede realizar misiones e inspecciones a hasta 7 km del Dock, cubriendo zonas de amplia cobertura.

DJI Dock alcanza hasta 7 km




Detalles precisos del objetivo de la misión en cualquier momento.

La Serie M30 versión Dock integra cámaras gran angular, con zoom y térmica (solo el M30T) con un telémetro láser. Juntos pueden capturar los datos aéreos que necesites, cuando lo necesites.




Configuración simple

DJI Dock pesa menos de 100 kg y ocupa de menos de 1 metro cuadrado. La configuración requiere fijación a tierra, acceso a una toma eléctrica y a internet y configuración rápida mediante el control remoto DJI RC Plus.

Diseño integrado

Los DJI Docks están llenos de hardware altamente integrado, lo que mejora su funcionalidad.

EStación meteorológica y cámara de seguridad del DJI Dock

  • Cámara de seguridad gran angular
  • Estación meteorológica integrada
  • Ranura para tarjetas de red LTE
  • Antena omnidireccional interna
  • Módulo RTK
  • Ranura de expansión de Edge Computing: Los DJI Docks disponen de ranuras de expansión de Edge Computing que habilitan el pre-procesamiento de archivos de medios, entre otros, para mejorar aún más la eficiencia operativa.

Implementación privada
La API en la nube abre la funcionalidad del Dock a desarrolladores e integradores de sistemas, que pueden establecer un servidor personalizado privado.




Diseño modular del DJI Dock le permite el remplazo fácil y rápido de sus partesMantenimiento modular. Diseño altamente actualizable

El diseño modular de los componentes esenciales simplifica el mantenimiento.



DJI Dock puede adquirirse en dos versiones diferentes:

M30 versión Dock y M30T versión Dock




DJI DOCK y M30

Especificaciones



General

Nombre del producto
DJI Dock
Peso total
90 kg
Dimensiones
Tapa abierta (excluida estación meteorológica): 1675 × 895 × 530 mm (largo × ancho × alto)
Tapa cerrada (excluida estación meteorológica): 805 × 895 × 840 mm (largo × ancho × alto)
Voltaje de entrada
100-240 V CA; 47-63 Hz
Potencia máx. de entrada
1500 W
Temperatura de funcionamiento
De −35 a 50 °C (de −31 a 122 °F)
Índice de protección
IP55
Número de drones alojados
1
Máx. velocidad del viento permisible para aterrizar
12 m/s
Máx. altitud operativa
4000 m
Máx. radio operativo
7000 m
Frecuencia de recepción del satélite de la estación base RTK
Recibe simultáneamente:
GPS: L1 C/A, L2, L5
BeiDou2: B1l, B2l, B3l
BeiDou3: B1l, B1C, B2a, B3l
GLONASS: L1, L2
Galileo: E1, E5A, E5B
Precisión de posicionamiento de la estación base RTK
Horizontal: 1 cm + 1 ppm (RMS)
Vertical: 2 cm + 1 ppm (RMS)



Rendimiento de carga



Voltaje de salida
18 a 26.1 V
Tiempo de carga
25 minutos
Nota: Esto es si la temperatura ambiental es de 25 °C (77 °F) y la aeronave está cargada entre el 10 % y el 90 %.



Transmisión de vídeo



Sistema de transmisión de vídeo
O3 Enterprise
Frecuencia de funcionamiento
2.4000-2.4835 GHz
5.725-5.850 GHz
Antenas
4 antenas, 2T4R
Potencia del transmisor (PIRE)
2.4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC)
5.8 GHz:<33 dBm (FCC); <14 dBm (CE); <23 dBm (SRRC)



Sistema de aire acondicionado



Voltaje de funcionamiento
48 V CD
Tipo de aire acondicionado
Aire acondicionado TEC



Batería de repuesto



Capacidad de la batería
12 Ah
Voltaje de salida
24 V
Tipo de batería
Batería de ácido-plomo
Vida de la batería de repuesto
>5 horas



Acceso a la red



Acceso a ethernet
Puerto adaptativo de ethernet 10/100/1000 Mb/s



Sensor



Sensor de velocidad del viento
Compatible
Sensor de precipitaciones
Compatible
Sensor de temperatura ambiental
Compatible
Sensor de inmersión en agua
Compatible
Sensor de temperatura en cabina
Compatible
Sensor de humedad en cabina
Compatible
Sensor de vibración
Compatible



Cámara de seguridad integrada (en la tapa)



Resolución
1920×1080
Campo de visión
180°
Luz auxiliar
Compatible, luz blanca auxiliar



Protección contra rayos



Puerto de alimentación de CA
40 kA (forma de onda 8/20 μs), cumple los requerimientos de nivel de protección TIPO 2 EN/IEC 61643-11
Puerto ethernet
1.5 kA (forma de onda 8/20 μs), cumple los requerimientos de nivel de protección CATEGORÍA C EN/IEC 61643-21



Software admitido



Aplicaciones
DJI Pilot 2 (se conecta a DJI Dock mediante DJI RC Plus para la configuración y puesta en funcionamiento)
Plataforma en la nube
DJI FlightHub 2
Plataformas de terceras partes mediante API en la nube de DJI



Capacidad de expansión



Protocolo abierto
API en la nube de DJI
Computación Edge
Fuente de alimentación interna, interfaz de datos y espacio de instalación
